Кабельный модуль через стену

В ключевых частях передачи энергии и управления сигналами этот, казалось бы, обычный компонент является первой линией защиты от воды, огня, пыли и электромагнитных помех.

Модуль для прохода через-стену, также известный как система уплотнения для прохода через-стену или кабельный уплотнитель, представляет собой специальный продукт, используемый для герметизации зазора между кабелями, оптическими волокнами и т. д. при прохождении через перегородку и встроенную муфту.

Он образует целостную систему герметизации посредством стандартизированных герметизирующих модулей и крепежных узлов, основной целью которых является предотвращение проникновения воды, газа, пыли, животных и других неблагоприятных факторов окружающей среды в помещения с особыми требованиями.

Во многих отраслях и областях, таких как энергетическая связь, инфраструктура, транспорт и развитие энергетики, настенные кабельные модули стали незаменимыми ключевыми материалами для применения.

Основная структура и принцип работы кабельно-сквозного настенного модуля

Система уплотнения кабеля через-стену обычно состоит из четырех основных частей: рамки уплотнения кабеля, модуля уплотнения кабеля, удерживающего устройства и перегородки.

1. Модульная конструкция

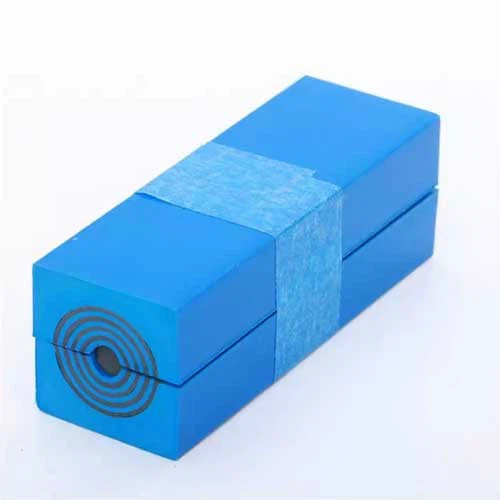

Уплотняющий модуль обычно изготавливается из экологически чистого прессованного неопрена и состоит из двух половин и оправки, а внешний диаметр троса можно регулировать в определенном диапазоне. Эта модульная конструкция делает установку простой, гибкой и легкой в ​​настройке, занимая при этом небольшую площадь установки и позволяя легко увеличивать или уменьшать количество кабелей.

2. Механизм уплотнения

Модульные системы уплотнения кабелей основаны на упругой деформации резиновых материалов для достижения эффекта уплотнения. Когда прижимное устройство сжимает модуль, его эластичный материал плотно обхватывает поверхность кабеля и заполняет все зазоры между ним и сквозными-отверстиями в стене, создавая мульти-герметизирующий барьер.

Эта конструкция может не только эффективно предотвращать проникновение воды, газа и пыли, но также играть роль в множественной защите, такой как предотвращение пожара, предотвращение взрыва, устойчивость к вибрации и защита от насекомых.

Основные характеристики и технические параметры кабельно-сквозного модуля

1. Свойства материала

Высокопроизводительные-кабельные настенные модули изготовлены из высококачественных-материалов, обеспечивающих превосходную адаптацию к окружающей среде:

Термостойкость: высококачественная-продукция выдерживает экстремальные температуры от -55 до 135 градусов.

Характеристики сопротивления: Объемное удельное сопротивление > 10¹⁵Ом·см, с хорошими изоляционными свойствами.

Огнестойкие характеристики: соответствует UL94 V-0, IEC 60332-1 и другим стандартам огнестойкости.

2. Уровень защиты

Квалифицированные кабельные сквозные модули соответствуют строгим стандартам защиты:

Уплотняющее давление до 0,5 МПа (стандарт ISO 5208)

Уровень защиты: IP65, IP66, IP68 и другие степени защиты для удовлетворения различных экологических потребностей.

Электромагнитная совместимость: встроенная конструкция экранирования EMI/RFI с эффективностью экранирования не менее 90 дБ (1 ГГц, стандарт IEEE 299).

Широкий спектр применения кабельных сквозных модулей

Универсальность кабельных настенных модулей позволяет им играть решающую роль во многих отраслях промышленности:

1. Энергетика и электроэнергетика

В таких областях энергетики, как атомная энергетика, ветроэнергетика и гидроэнергетика, сквозные кабельные модули обеспечивают тройную защиту от огня, водонепроницаемости и радиации. В атомной энергетике высококачественные-системы сквозной-герметизации стен могут соответствовать требованиям огнестойкости в течение 3-часов, водонепроницаемости (условия аварии с LOCA), радиационной защиты (доза облучения 10 ⁶Гр), а сквозные-детали могут выдерживать мгновенный удар давлением 1,2 МПа, что соответствует стандарту RCC-E.

2. Транспорт

С точки зрения железнодорожного транспорта, модуль для сквозного кабеля соответствует стандарту EN 45545-2, самому высокому уровню пожарной безопасности HL3, обеспечивая огнестойкую-старение в течение 120 минут, сохраняя при этом низкую плотность дыма и токсичность, создавая мобильную безопасную кабину для высокоскоростных железных дорог и метро. В аэропортах ЭМС используется для обеспечения надежности авиационной сигнальной цепи.

3. Промышленные и гражданские здания.

В системе герметизации центров обработки данных сквозные кабельные модули могут эффективно предотвращать различные угрозы, такие как пожар, вода, грызуны, электромагнитные помехи и т. д., обеспечивая стабильную работу «сердца данных» 24 часа в сутки, 7×.

В медицинских зданиях сочетание «пожаробезопасность + высокая герметичность» отвечает требованиям среды положительного давления в операционной и герметичности в зоне дезинфекции.

4. Морское и морское машиностроение

В области кораблей и морских платформ настенные кабельные модули прошли строгую сертификацию, такую ​​как IMO, и могут противостоять экстремальным условиям, таким как солевой туман, сильный ветер и молния в морской среде.

При использовании буровых платформ специальное решение для совместной защиты от ЭМС позволяет преодолевать тройные экстремальные условия работы: сверх-высокое давление, сильная коррозия, воспламеняемость и взрыв при глубоководных-морских операциях.

Как правильно выбрать кабель для настенного модуля

1. Выберите среду приложения.

Нормальная среда: базовый модуль уплотнения выбран для обеспечения функций защиты от пыли, насекомых и влаги.

В суровых условиях: выбирайте химически стойкие и-стойкие к УФ-излучению материалы, например высококачественный-неопрен или EPDM.

Экстремальные условия: специализированные модули, в которых учитываются особые свойства, такие как огнестойкость, водонепроницаемость, взрывобезопасность-и радиационная стойкость.

2. Выбор по характеристикам кабеля

Выберите подходящий размер модуля и конфигурацию рамы в зависимости от количества, диаметра и расположения кабелей. Современная настенная кабельная система поддерживает смешанную сборку кабелей диаметром 6–120 мм, что может удовлетворить потребности большинства сценариев применения.

3. Выберите в соответствии с требованиями сертификации.

В соответствии со спецификациями различных отраслей и регионов выбирайте продукцию с соответствующими сертификатами, такими как CCCF, UL, NEMA, IP68, огнестойкость и другие отечественные и зарубежные сертификаты.
